30 60 90 120 darajali seramika SWIR SMD LED

30 60 90 120 Degree Ceramic SWIR SMD LED xususiyatlari:

Mahsulot nomi	30 60 90 120 darajali seramika SWIR SMD LED
Qism raqami	GT-3535R1XX0-1CCX-G1D2M
Chips brendi	Tayvan epileds yoki Xitoy Jingcheng
Kirish	0.8-1.6vdc maksimal 1000mA
Radiatsiya kuchi	100-500mw 700mA to'g'ridan-to'g'ri oqimda, Turli xil SWIR to'lqin uzunligi 700mA to'g'ridan-to'g'ri oqimda turli xil optik quvvatga ega
Yoritish samaradorligi	Ko'rinmas SWIR nuri, LPW haqida gapirmaydi
Rang	1630-1650nmli maʼlumotlar jadvali; Ammo biz SWIR LEDlar uchun quyidagi to'lqin uzunligini yaratishimiz mumkin: 1000-1050nm 1060-1080nm 1200-1250nm 1300-1350nm 1400-1450nm 1500-1550nm 1570-1580nm 1630-1650nm
Quvvat	1-1.5 vatt elektr quvvati bilan
Paket materiali	ALO Seramika o'lchami 3,5x3,5 mm
Yoritish burchagi	Pastki yorug'lik burchagi bilan gumbazli silikon linzalar: 30 daraja 60 daraja 90 daraja 120 daraja
Brend va ishlab chiqaruvchi	GMLEDlar, GMKJ
Kafolat	4 yil
OEM xizmati	1. SKD qismlari mavjud; 2. Sizga kerak bo'lgan o'lchamdagi moslashtirilgan LED PCB platalari bu erda OK. 3. Biz bu yerda siz uchun alyuminiy ledlarni PCB platalariga o'rnatishimiz mumkin.

Yumshoq silikon linzali SWIR ledlaridan foydalanganda nimaga e'tibor berishimiz kerak?

Yumshoq silikon optikasi SWIR (Qisqa to'lqinli infraqizil) LEDlarni ishlatganda, ularning nozik qismlariga zarar bermaslik uchun ularni ehtiyotkorlik bilan ishlatish juda muhimdir. Quyida, ayniqsa, mo'rt silikon linzalardagi oltin simga e'tibor berish kerak bo'lgan asosiy fikrlar mavjud:

1. Ishlab chiqarish vaqtida ishlov berish

To'g'ridan-to'g'ri bosimdan saqlaning:Yumshoq silikon linzalar bosim ostida osongina deformatsiyalanishi mumkin, bu esa ichidagi oltin simga zarar etkazishi mumkin. Ob'ektivni asboblar yoki barmoqlar bilan bosishdan yoki siqishdan saqlaning.

Tegishli vositalardan foydalaning:Har doim antistatik, yumshoq uchli cımbızlar yoki nozik qismlarga mo'ljallangan vakuumli yig'ish asboblaridan foydalaning.

2. Yig'ish jarayoni

Tanlash va joylashtirish uskunalari:Agar avtomatlashtirilgan mashinadan foydalansangiz, uskunaning yumshoq silikon linzalarni ortiqcha kuch ishlatmasdan ishlov berish uchun kalibrlanganligiga ishonch hosil qiling. Noto'g'ri joylashish yoki yuqori tortish bosimi linzalarni teshishi yoki oltin simga zarar etkazishi mumkin.

Lens kontakti:Silikon linzalarni teshishi yoki tirnashi mumkin bo'lgan o'tkir yoki qattiq narsalar bilan aloqa qilishdan saqlaning.

3. Atrof-muhit omillari

Toza ish muhiti:Chang yoki qoldiq kabi ifloslantiruvchi moddalar silikon yuzasiga yopishishi mumkin, bu esa tozalash vaqtida optik shovqin yoki shikastlanishga olib keladi. Ish joyi toza va nazorat ostida ekanligiga ishonch hosil qiling.

Haroratni nazorat qilish:Silikon linzalar yuqori haroratlarda deformatsiyalanishi mumkin. Ishlab chiqaruvchi tomonidan tavsiya etilgan termal parametrlarga rioya qiling, ayniqsa lehimlash yoki davolash jarayonida.

4. Lehimlashda ehtiyot choralari

Qayta oqim bilan lehimlash:Qayta oqim bilan lehimlash paytida haddan tashqari issiqlik yoki uzoq muddatli ta'sir qilish silikon materialni buzishi yoki oltin sim va LED chipi o'rtasidagi bog'lanishga ta'sir qilishi mumkin. To'g'ri boshqariladigan harorat rejimidan foydalaning.

Qo'lda lehimlash:Ob'ektivga to'g'ridan-to'g'ri issiqlikni qo'llashdan saqlaning. Har doim faqat LED terminallarini lehimlang va etarli sovutish vaqtini bering.

5. Sifat tekshiruvlari

Ishlov berilgandan keyin tekshiring:Oltin sim va linzalarning buzilmaganligiga ishonch hosil qilish uchun har bir ishlab chiqarish bosqichidan keyin LEDlarni tekshiring. Deformatsiya, chizish yoki ichki shikastlanish belgilarini qidiring.

Funktsional test:LEDning ishlashi buzilmaganligiga ishonch hosil qilish uchun optik va elektr sinovlarini o'tkazing.

6. Qadoqlash va saqlash

Siqilishning oldini olish:LEDlarni tashqi bosim yoki og'irlikning linzalarga qo'llanilishiga to'sqinlik qiladigan tarzda saqlang. Tashish paytida shikastlanmaslik uchun himoya o'ramidan foydalaning.

UV ta'siridan saqlaning:UV nuriga uzoq muddatli ta'sir qilish silikon linzalarni buzishi mumkin. Mahsulotlarni salqin, qorong'i va quruq joyda saqlang.

7. Xodimlar uchun trening

Barcha ishlab chiqarish xodimlari yumshoq silikon linzalari bo'lgan SWIR LEDlarning nozik tabiati bo'yicha o'qitilishi va ishlov berish va qayta ishlashning eng yaxshi amaliyotlaridan xabardor bo'lishiga ishonch hosil qiling.

Ushbu ehtiyot choralariga rioya qilish orqali siz oltin simga zarar yetkazish xavfini minimallashtirishingiz va yumshoq silikon linzalari bilan SWIR LEDlarning ishonchliligi va ishlashini ta'minlashingiz mumkin.

30 60 90 120 darajali seramika SWIR SMD LEDRasm:

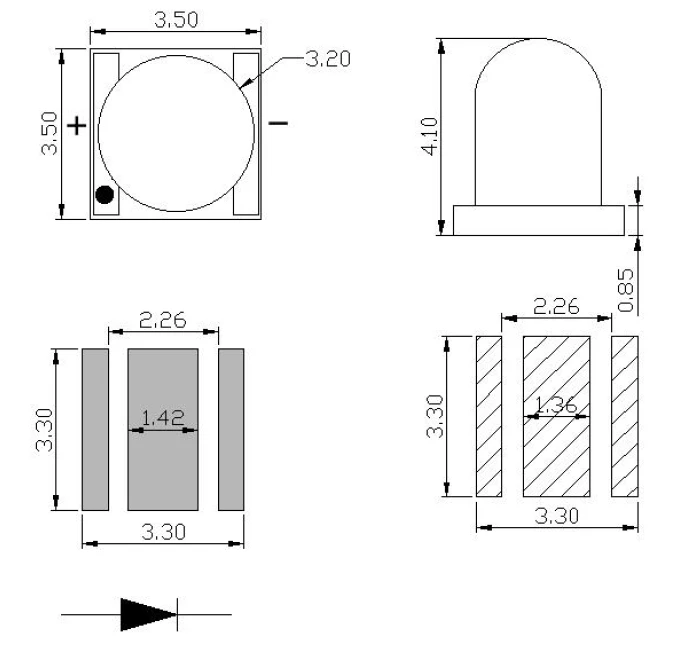

30 60 90 120 Degree Ceramic SWIR SMD LED o'lchamlari:

30 daraja paket o'lchamlari ↓	60 daraja paket o'lchamlari ↓
90 daraja paket o'lchamlari ↓	120 daraja paket o'lchamlari ↓

30 60 90 120 Degree Ceramic SWIR SMD LED xususiyatlari:

Quyida faqat 1650nm 30 darajali diagramma keltirilgan. Agar sizga boshqa to'lqin uzunligi yoki boshqa yorug'lik burchagi kerak bo'lsa, biz bilan bevosita bog'laning.

Parametr	Belgi	Shartlar	Min	Oʻrtacha	Maks	Birliklar
Oldinga kuchlanish	VF	IF=350mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Radiant oqimi	Φe	IF=350mA	20		40	mVt
	Φe	IF=700mA	40		60	mVt
Eng yuqori to'lqin uzunligi	λp	IF=350mA	1600		1650	nm
	λp	IF=700mA	1600		1650	nm
Oldinga kuchlanishning harorat koeffitsienti	∆VF/∆T	IF=350mA	−−	-2	−−	mV / daraja
Teskari oqim	IR	VR=1V	−−	−−	10	μ A
Ko'rish burchagi	2Θ1/2	IF=350mA	−−	30	−−	Deg
Kengashga termal qarshilik birlashmasi	RΘJ-B	IF=350mA	--	6.5	--	daraja / Vt
